事業内容製造・販売サービスミワ・キルナK-40N トンネル ズリ 運搬車
切羽でのズリ処理作業
ズリ運搬車両台数が少なくてすみます！
高能率 高生産性
- 特長1工期短縮
- トンネル延長に関係なく、ズリ出しによる切羽の拘束時間を短縮・一定化でき、工期の短縮が図れます。
- 特長2運搬車両台数の削減
- コンテナ脱着方式により、運搬車両台数が大幅に削減できます。
- 特長3坑内作業環境の向上
- 運搬車両台数が少ないことにより、輻輳回数の低減、排ガス低減が図れます。
- 特長4ズリ搬出制約の対応
- コンテナによる仮置きができるので、夜間ズリ出し禁止、有害物質検査等、ズリ搬出制約に対応できます。
- 特長5多目的使用
- 発電機、コンプレッサー、ロックボルト、支保工などの資機材をパレットに搭載することにより、トラックの代用としても活用できます。

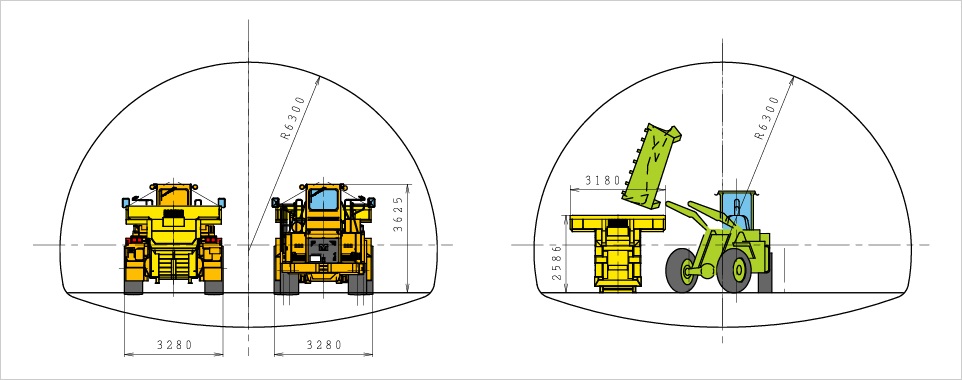

トンネルへの適用
車両の特徴
- 水平脱着機構・低床式
- 独自の水平脱着機構により、荷こぼれがありません。低重心構造により、大容量積載時でも高い走行安定性を示します。
- イージーメンテナンス
- 特殊な整備技術・工具を必要とせず、メンテナンスショップを選びません。
当社による メンテナンス指導、バックアップ体制も万全です。
- ダブルステアリング
- 運転席 前・後のステアリングにより、常に、前進姿勢で運転でき、オペレーターの疲労軽減と十分な視界確保による安全性の向上が図れます。

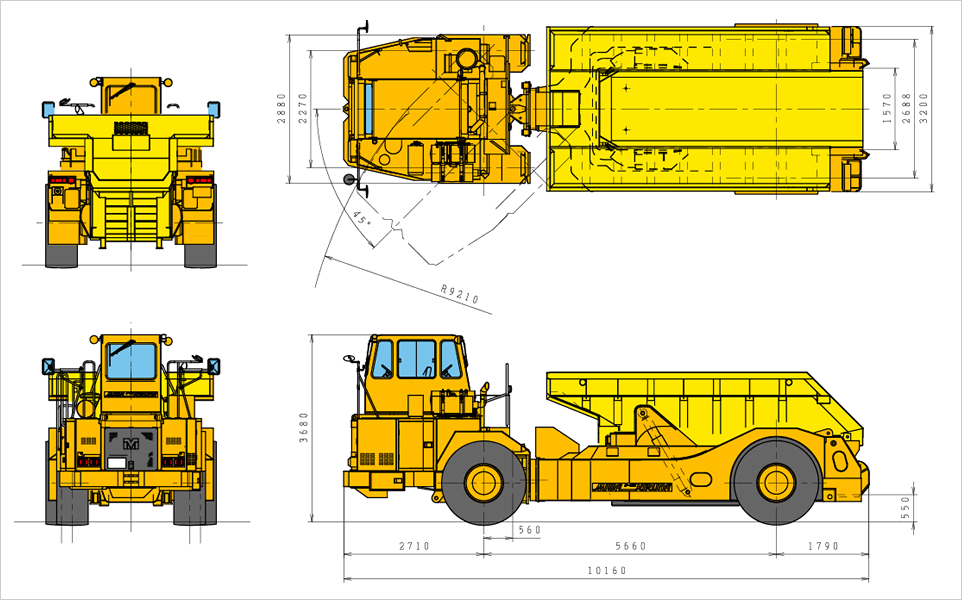

外形図
主要諸元
外形寸法
| 全長 |
10,160mm |
| 全高 |
3,680mm |
| 全幅 |
3,200mm |
重量
| 車両重量 |
27,500kgf |
| コンテナ自重 |
5,000kgf |
| 最大積載量 |
35,000kgf |
| 車両総重量 |
67,500kgf |
性能
エンジン（4次規制、オフロード法2014年規制適合）
| 4サイクル水冷6気筒 直接噴射式ディーゼルエンジン |
| メーカー／型式 |
キャタピラー／C9.3ACERT |
| 定格出力 |
224kw（305ps）／1800min-1 |
| 排気量 |
9.3L |
トランスミッション
| 常時噛合方式（フルオートマチック）、前後進4段 |
| メーカー／型式 日立ニコトランスミッション／TDCN-44-1404C |
ブレーキ・タイヤ
| 全油圧式ディスクブレーキ ダブルキャリパー |
| フロント・リヤタイヤ |
チューブレス 4 - 23.5R25☆☆VSTL |
